Fylle på baksidan och sidorna om garaget

Nu på morgonen den 2012-02-29 levereras ytterligare mängder grus för att ha som fylle bakom och vid sidan om garaget. Nu är det Magnus som är kranförare.

Dan-Åke visar mig den Plattonmatta som skall sättas där fyllet skall ske mot garaget. Mattan sätts med bubblorna mot väggen.

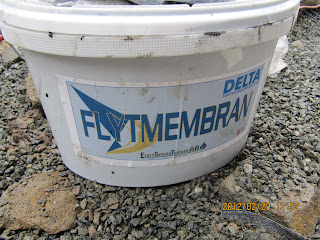

Men först sätter de ett membran längst ned på garageväggen, egentligen över skarven mellan betongplattan och garageväggen - där man tidigare tjärade väggen. Enligt Dan-Åke är det lite som att ha både hängslen och livrem. Vattnet rinner rakt igenom marken - rakt igenom det postglaciala gruset. Det kommer nog aldrig att bli något vatten i dräneringsrören.

Här ser vi nu Dan-Åke fästa Plattonmattan på baksidan av garaget.

Utanpå Plattonmattan sätts 10 cm cellplast, som klarar trycket från stenar och grus som används som fylle. Denna cellplast utgör också värdefull isolering av garaget.

Vi diskuterade och studerade ritningarna för hur hur högt entrétrappan kommer. Peter Grip får styra upp detta.

Färdigmurat och slammat garage

Garaget är nu färdigmurat och rödslammat. De har rödslammat tre väggar av fyra, de hann väl inte med mer sist. De återkommer får jag hoppas. Slamningen på insidan garaget är väl "grov/slarvig", de har kanske tänkt sig putsa av ytan nu efteråt?

På konstruktionsritningen står att sidorna skall tunnputsas. Vidare att armering skall ha skett i alla skift. Det står inte att det var stegjärn som användes, men så var det.

I botten där första lecablocket lades på bottenplattan monterades först ett vinkelstål 40x40x5. Betongskruv 7,5x72 s600.

Det är Frillesås Mur och Puts som murar och slammar garaget. De behöver också kontrollera lutningen på garageväggen, som skulle ha varit 4 grader men som är 8,5 grader! Problem för takstolarna? Morgan, från Morgans Husgrunder AB skall komma hit idag, 2012-02-28 för att diskutera detta.

På torsdag kommer de med stålpelare och pelar vid hissen som skall hålla limträbalken på plats.

Garageöppningen ser kanske bred ut, men här skall få plats en garageport som är 3 meter bred.

Först skall väggen våtsäkras med Platton skivor etc, och därefter fyller de igen här för att möjliggöra en entrétrappa upp till huset. Detta är husets norrsida. Helt ok med entrén på denna sidan huset. När man kommer in i entrén ser man i alla fall en bit av havet, då det blir en hel fönstervägg ut mot havet i rummet innanför entrén.

Pool trots allt

Det viktiga är att väggarna blir tryckstabila och fullständigt raka då jag vill ha tunna granitskivor som beklädnad.

Roger Hallgren, vid R & H Byggteknik har räknat ut konstruktionen för poolväggarna. Poolen skall vara ca 1 meter under altangolv, och 45 cm ovan detta golv på "overflow" sidan. I nivå med altangolvet tänker jag mig en vattenränna som förankras i poolväggen och i altangolvet, på långsidan mot huset. Här blir det alltså ett "overflow" av vatten. Det gillar nog Feng Shui, eller vad tror ni?

De tre återstående poolväggarna blir ca 10 högre än denna "overflow" vägg. Nu efteråt kan jag säga att detta är lite väl högt.

Det skall vara en PEM (Polyetenslang) slang 63 mm i diameter i vilken man drar slangar från rännan vid poolen för "overflow" och sedan ned till reningsverket i garaget. Häri läggs sedan en slang som delas i två vid poolen (tror jag), detta sista moment fixar ENWA pool AB.

Även i andra riktningen lägger vi en PEM-slang 63 mm i diameter för att ge vatten upp till poolen.

Slangarna skall inte skarvas!!! I båda fallen räcker det nog med 20 meter slang. Lasses Entreprenad lade slangarna. Mitt förslag är att hålet för dem i garageväggen görs en bit upp cirka 2 meter upp, men ändå så att det blir ett fint fall från poolen ned till reningsverket. Det får ju vara lite grus och inte bara sprängsten runt dem, vid fyllet mot garaget.

Roger Hallgrens förslag, var att sätta tunna stenskivor. Jag undersöker saken, och vad detta skulle kosta.

Inne i poolen behöver vi också vattensäkra. Från 1 januari 2012 skall alla tätskiktssystem för våtrum vara godkända enligt europeiska regler, Etag 022. CC Höganäs har provade och godkända konstruktioner enligt Etag 022. Tätskiktssystemen är CE-certifierade och uppfyller de nya tuffare kraven. info@cchoganas.se

Det blir två genomföringar för inlopp av vatten, och en en för ljuspunkt. Utlopp av vatten sker via vattenrännan, som plåtslagare Järmo tillverkar.

En trappa muras av lecablock. Även denna trappa får tätskikttätas och kläs.

Det kommer att behövas en fogmassa där skivorna skarvas. Vid val av utefog måste man ta ställning till om fogen kommer att bli utsatt för påfrestningar och själva springan som skall fogas samman reagerar på klimatskiftningar. Om det material som skall fogas förändrar sig beroende på temperaturskillnader, måste fogmassan vara följsam. Man behöver ta hänsyn till fogmassans elasticitet och fogens bredd. Utefogen måste fästa ordentligt mot de använda materialen. Man mäter fogmassans följsamhet i procent. Ju högre procenttal, desto större elasticitet.

Om fogen är mer än 20 mm bred eller har stor rörelse bör man välja bland elastiska fogmassor. De flesta fogmassor är känsliga för kyla, men det finns undantag. Det är viktigt att inte foga när det är för kallt. Då kan en del av fogmassans egenskaper försämras eller försvinna.

Vissa fogar är genomhärdade efter några timmar medan andra tar flera veckor på sig. Fogmassan måste kunna gå att applicera både på väggar och golv.

Frågan är hur man skall få poolen frostsäker? 10 cm cellplast placeras på utsidan om de uppmurade poolväggarna. Räcker detta?

Nedanför poolen mot Berndt Anders väg görs någon typ av förstärkning, jag har idag varit hos Kvarnbäcken för att se på borstade L-stöd. Jag skall tala med Lasses Entreprenad om detta, 2012-02-28. En stödmur vid sidan om garaget byggdes.

Garagets övriga konstruktion

Allt här nedan är inligt Willa Nordics konstruktionsritning K-01.

Garageporten blir Hörmann 3000 x 2135, och linjelasten över porten är 10kN/m. Det är 10 graders lutning i plattan för vipport. I taket Kortlas för infällning av motor till garageport.

Grunden är måttsatt för LECA ISOBLOCK 300.
Mått avser färdig grund i mm (trävägg med färdiga skivor). Mått på murade väggar avser oputsad yta i mm.

Höjd från överkant betongplatta till överkant grundmur = 2700 / 3400 enligt ritning.

Betongplattans toleranser enligt AMA Hus 08, 43 DC Klass A.

Grundsulor dimensioneras för grundtrycksvärde > 100 kpa.

Betonggolvet stålslipas vid behov. Fall till golvbrunn ska vara 1:50 (ej aktuellt i garaget: på duschplatta och under badkar! Att sådana här texter kommer in tyder på att ritningen är en schablonkonstruktionsritning!!). Så frågan är då, blir fallet 1:50 för de två brunnarna i garaget?

Bärande innervägg i trä: markerad (skuggad/skraverad). Här avses vägg för slussen till hissen. Skivor är monterade på en sida, vid leverans. Se även tillverkningsritning för bärande innerväggar.......

Övriga innerväggar i trä: Stående reglar, s 600 vid OSB + gipsskiva, om ej annat angives. (plastfolieremsa (2 lager) mot btg. - betongplatta).

Höjd på invändiga dörrar från betongplatta = 2120. Mått inom (  ) på grund av mur avser längd på lecabalkar.

Stålpelare/balkar i grund ingår ej i husleveransen.

Avsättningar i platta för VA dimensioneras enligt VA-ritning (vilken ännu 2012-02-26 inte har presenterats för mig, om det inte är den VVS-ritning som Michael helt hastigt lade fram för mig 2012-02-22 som avses).

VOT under bärande vägg enligt detaljritning.

Förstärkning i platta för punktlaster. Btg 200x????x???? arm. #dimension 10 s200. Cellplast under förstärkning skall vara av samma kvalitet som under bärande vägg.

VKR & Stålplattor levereras ej av Willa Nordic. Stålplatta i ök. 115x115 (uppdelat på 15+85+15) x10 med 4 stycken hål dimension 11. Höjden på stålpelaren är 2770. Det är en VKR stolpe, som svetsas fast i betongplattan. Det gör även plattan ovan stålpelaren. VKR 70x70x5 L= 2770 (2760+10) med påsvetsat plattstål, 115x115x10 i ök. (tryckplatta ingjuten i btg-platta) leca-vägg hakas och stolpen byggs in i väggen.

Till höger om denna VKR stolpe kommer vattenmätaren (VM). Här står något som jag inte riktigt förstår: P = 37 kN. Vot = 650x800. Jag uppfattar det som en förstärkning i grundplattan.

Därefter kommer värmepannan (VP) och ytterligare till höger UKV.

Sedan går vi till hissen, där har det skett en nedsänkning i betongplattan med 50mm. Hissens invändiga schaktmått är bredd 1424 och djup = 1640 (otydligt på ritningen).

Stolpen vid hissen är 135x120 C24 LT= 2770.
Den bärande väggen vid hissen är 168mm bred. Höger om hissen är en bärande vägg (tror jag) som är 224 mm tjock. Hissens färdiga bredd blir 1200, stämmer detta med Aritco hiss mått?

Slussen är 2,0 m2. Klimatdörren till slussen är 9x21, El30 (vad nu det betyder) och T3 (vad nu det betyder). Bredden som slussen tar av garaget är 1474+118 = 1592mm.

Själva garaget blir 29,8 m2, och förråds- teknik delen av garaget blir 8,6 m2.

Garagegolvet kommer att stålglättas till att börja med.

Jag har en offert från Richard Andersson, kakel- och klinkersättaren på en plattinläggning i garaget. Det skulle kosta 33 800 kr. Ev. gör jag detta, får se hur väl budgeten hålls först.

Garagets konstruktion för att möjliggöra betongbjälklag

Enligt den ritning som jag fick av Michael Hjälmeby 2012-02-22 "Armeringsplan bjälklag 1:50" är det en ritning över "överhängande" betongvalv H = 200 sett underifrån. Denna ritning har konstruerats av R & H byggteknik, Roger Hallgren. Ritningsnummer K33-1, daterad 2012-01-04.

Platta på mark, H=100, ritning Willa Nordic K-02 och K-03.

På ritningen anges att grundmuren är av 250 LECABLOCK enligt Willa Nordic.

Källarvägg (i mitt fall garagevägg) av 300 ISOBLOCK enligt Willa Nordic.

Takkonstruktionen, enligt Willa Nordic, för delen som omfattas av delen där garagetaket lutar är 4471 (Lisbeth: inklusive väggen i framkant). För beräkning av lutningen använde jag måttet 4000mm.

Man ser på bilden här att placering av en stålpelare enligt Willa Nordic, se konstruktionsritning K-01 placeras som stöd för en limträbalk.

Stålplatta i ök. 115x115 (uppdelat på 15+85+15) x10 med 4 stycken hål dimension 11.
Höjden på stålpelaren är 2770. Det är en VKR stolpe, som svetsas fast i betongplattan. Det gör även plattan ovan stålpelaren.

Över denna stålbalk läggs en limträbalk L 115x630 under bjälklag enligt Willa Nordic. Denna balk L40, som är 168 bred (enligt Konstruktionsritning K-01) kommer att ligga dold i tak.

Garagets bredd är 7838mm.

På höger sida reses en stolpe  enligt Willa Nordic. Den reses till vänster på framsidan av hissen. Den utgör stöd för limträbalken som vidare läggs ovanpå väggen på höger sida (tror jag - man ser inget "uttag" för detta på bilden här).

En limträbalk bär takstolar (enligt Michael Hjälmeby 2012-02-22: saxtakstol) och yttervägg. Denna limträbalk är ej beräknad att bära betongvalv, enligt konstruktionsritning nr ???


Vid hissen sker en armering (enligt R & H byggteknik) 2 + 2 dimension 12 UK och ÖK (underkant resp överkant). Hissschaktet är i bredd 1595 och djup 1659.

Den del där det blir ett överskjutande betongbjälklag är 2189, där det också anges ett 70mms utrymme som jag inte vet vad det är, tvärsöver garaget. Ytterligare armering sker här, dels en tvärgående armering 6 dimension 10 s300 (6 stycken med 300mm avstånd, eller hur?). Den sträcker sig från vänsterväggen till hissschaktet.

Det ser ut som (om jag läser ritningen korrekt) att delen bakom garaget som fylls igen är 2400 meter. Här blir alltså bjälklaget friliggande, om jag tolkar det rätt.

En tvärgående armering görs också i det friliggande skiktet, men nu från vänstervägg till högervägg. Här är det 6 dimension 10 med ett avstånd på 400mm..

Vinkelrät armering sker också, dvs på djupled in i garaget. Det är 23 dimension 12 s 250-2000 över själva "brottet", det är också 23 dimension 12 s 250-4000, glesare med andra ord, men längre - de sträcker sig en bra bit in över "brottet". Dessa armeringar görs i överkant.

I underkant görs också en armering från "brottet" in över den friliggande delen till "fast" mark, det är 2 stycken dimension 12.

Vidare görs två armeringar i underkant från "brottet" in mot fast mark, den första består av 19 dimension 10 s300, och den andra består av 5 dimension 10 s300.

Om jag förstod det rätt är det dessa två senare armeringar som Roger Hallgren kommer att förstärka efter sitt besök här i Åsa i fredags, 2012-02-24. Roger kontaktar Daniel Tingman, Willa Nordic om denna komplettering.


Det ser ut på ritningen som att en Kantbalk med L-element L400 enligt Willa Nordic används på högerväggen vid den fasta marken (ev. är det vid den del där fyllningen ser - jag är osäker här).

Garagetakets lutning

Garagetakets lutning

Vi ökade från 2 till 4graders lutning av garagetaket enligt de ritningar jag och Willa Nordic AB har signerat. Enligt konstruktionsritning K-01 som jag fick 2012-02-22 av Michael Hjälmeby är garagets taklutning också 4 grader.

Takhöjden i garaget där taklutning inte sker är 3300, och i framkant efter taklutning är det 2700 upp till där isoleringen tar vid, en isolering som i den lägsta delen är 260mm. Det gör att den yttersta delens takhöjd är 3017. 3300 minus 3017 = 312.

Murningen av väggen är nu klar så att man ser lutningen.

Man ser att det är lite lite drygt tre Leca block i höjdskillnad. Varje block tar 20 cm inkl fog och för 3 blocks skillnad mellan punkten där taket börjar luta nedåt till slutpunkten, är det en sträcka på 4 meter. Sätter jag in dessa värden, 3 x 20 cm = 60 och 400 cm i formeln nedan får jag reda på vinkelns gradtal:

Tan(för vinkeln)=60/400=8,53076560995

Dvs det är en 8,5 graders vinkel! Dubbelt så stor!!

Det är dubbelt så brant lutning som anges på signerade ritningar. Detta kommer att åtgärdas när takstolarna kommer på.

Från ritningen K-01 ser man vidare att utöver 3300 är det 70mm som en kant, mot vilken jag tänker mig att betongbjälklaget skall vila. Det gör att garagets höjd i bakkant på utsidan blir 3400.

Med ytterväggarna inräknade (vilka är 300mm) är garagets djup 6730. 9130 minus 6730 = 2400, som alltså är den del som skall fyllas, om jag har förstått det hela rätt.

Entrétrappan

Husets entrétrappa kommer att bli här på norrsidan om garaget. Leveransen av stenen till trappan sker så snart motfyllningen av garagets baksida, och sidopartier är gjord. Därefter byggs trappan. Det blir på så sätt lättare för byggarna att ta sig upp och ner på tomten. Det är ett rätt häftigt fall för dem att kliva i terrängen. Trappan blir 1,20 meter bred.

På bilden här ser man också rödslamningen av garageväggarna. Där motfyllningen skall ske skall också Plattonplattor monteras.

I hörnet av garaget här placeras en VUK för att möjliggöra anslutning till bevattningsslangar för planteringen utefter uppfarten.

Lite om garaget

Här syns en golvbrunn. Värmepannan kommer att placeras i denna del av garaget.

Här görs utrymme för ... ??? gula slangar. Golvbrunnen här nedan är för vasken som skall komma här.

Den del av garaget som nu är klar, nästan hela, har nu rödslammats, som en underputs. Som ses här används Webers Base 103.

Vidare används pistolskum, men jag vet inte till vad. Får fråga.

Webers Leca balkblock används också -- tror att det längst upp där takstolarnas balkar sedan kommer.

Lite instruktioner finns på emballagen.

Murningen av garaget artar sig

Man kan nu mer tydligt se formen av garaget. Det skall muras upp till översta delen på kantbrädan.

Murningen blir kanske klar denna vecka? Därefter fylls marken bakom garaget och vid sidorna - en bit fram. Men först appliceras plattonskivor mot väta. Garaget rödslammas också. Putsen kommer att bita bättre med denna underputs. Den puts som sedan kommer att användas för garaget är den som Frillesås Mur & Puts brukar använda, tror att det heter Maxit. Jag vill inte riskera att fukt kan tränga igenom putsen. Putsen skall bli grå som berget och vara lite grovkornig, även om smuts kanske fastnar i kornen. Putsningen görs inte förrän till sommaren. Det får sätta sig lite först.

Garageporten blir i RAL 7024 - antracitgrå. Här ser ni en bild på garaget halvvägs uppmurad och sedd från äppelträdet.

PVC-rör läggs också genom garageväggen till poolen. Cellplastskivorna som ligger här kan kanske användas under poolen? I morgon, fredag, kommer en konstruktör, Roger Hallgren från R & H Byggteknik hit för att diskutera konstruktionen av plattan under poolen. Ev. behövs en en bit stödmur nedanför vid berget. Vi får se vad Roger säger.

Murning av garaget pågår nu

Den här veckan skall det vara fint väder, vilket måste underlätta för murarna. Plattan fick ligga en vecka täckt med cellplast innan murningen kunde påbörjas.

Leverans av materialet skedde i fredags. Det är dels vanlig Leca som skall användas för murningen i bakkant och halva sidorna. Resten av sidorna och framkant muras med Isoleca. Skälet är att bakkant och halva sidorna kommer att marktäckas.Men innan dess sätts plattonskivor på. En limträbalk monteras också innan dess.

Nu har själva förberedelsearbettet inför murningen börjat. I bakkant har ett vinkeljärn satts fast. Likaså vid hissen. Avsikten var från början, vilket också ingick i offerten från Morgans Husgrunder AB, att det skulle vara contriforer x 3 i bakkant. Detta var också upptaget i Rums- och entreprenadbeskrivningen från Willa Nordic AB. Tanken var att packa material (sprängsten, makadam) som fylle. Skälet var att bottenplattan för huset skall gå en bit in över garaget.

Nu gör de så istället att de sätter fast ett vinkeljärn och armerar med stegjärn mellan varje lager av lecasten. De gör också så att bottenplattan blir friliggande i ca 2 meter, men att den armeras ordentligt. Jag visste inte vem som hade kommit på denna konstruktion förrän jag var på möte med Willa Nordic 2012-02-22. Jag fick då reda på att Willa Nordic AB givit uppdraget att ta fram en annan konstruktion åt Roger Hallgren vid R & H Byggteknik AB. Willa Nordic AB kontaktade inte mig inför denna ändring av planen. De gick helt enkelt emot tidigare överenskommelse. Morgan Husgrunder AB fick dessa konstruktioinsritningar att följa. Frågan är hur detta kommer att regleras ekonomiskt. Kankse är det nu en bättre konstruktion, vad vet jag. Det är inte enkelt att vara byggherre.

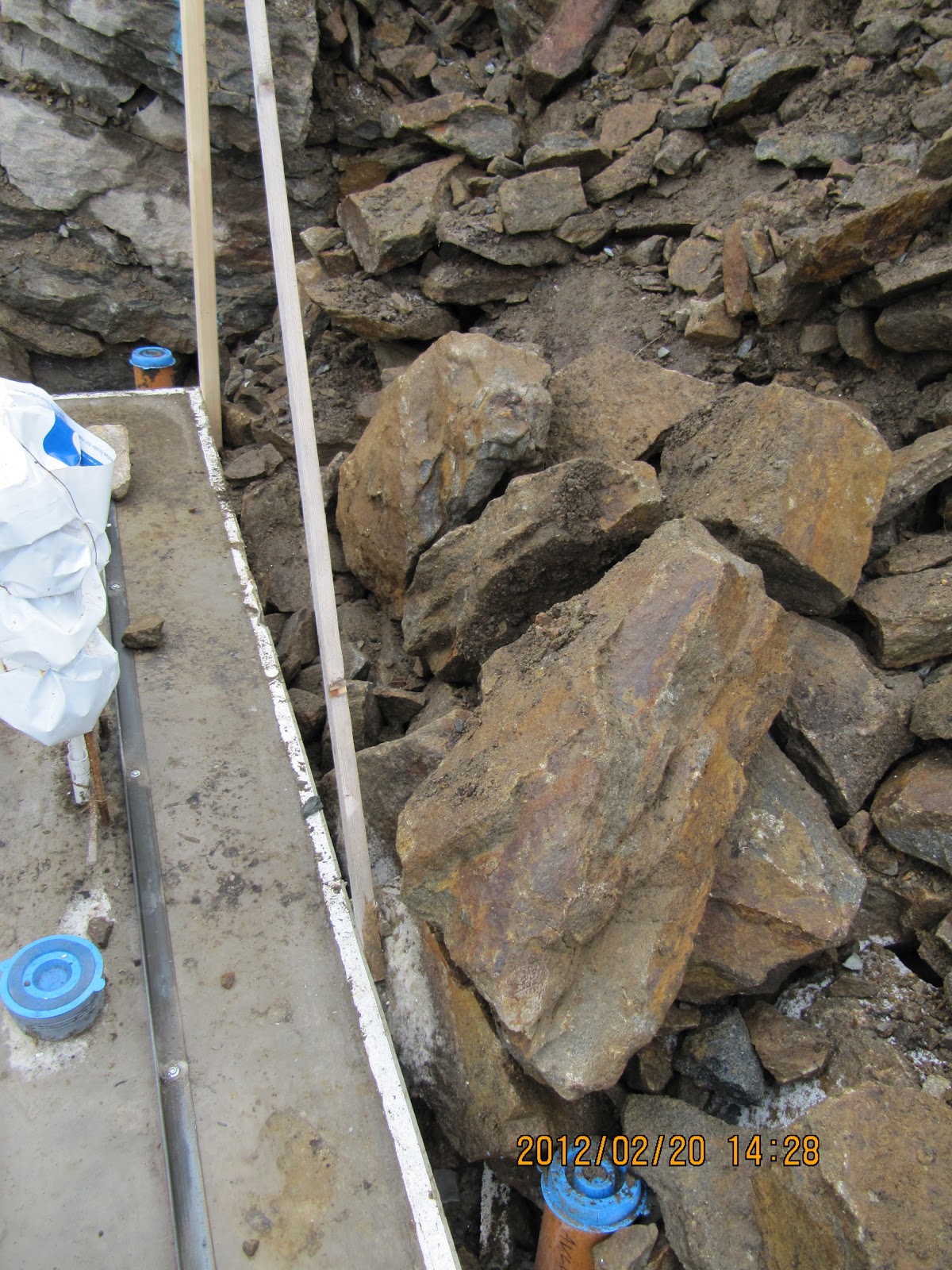

Bilderna här nedan visar dels hur nära det sprängda berget ligger själva plattan, dels att det ser ut att vara "lösa" stenar, med risk att rasa ned. Jag har kontaktat entreprenadansvarig för bygget vid Willa Nordic AB om denna risk. Det är i denna del av min mark postglacialt grus, längre upp mot väster är det urberg. Snabbt kom Lasses Entreprenad och säkrade berget. Det är en stor fördel att ha entreprenörer i närheten.

Man ser här hur högt upp garageväggen kommer att muras. Det är verkligen spännande när man nu ser själva garageformen.

Här ser man formen för hissschaktet.

Garageplattan måste täckas pga kylan

Garageplattan som byggs av Morgan Husgrunder AB! Morgan har även husföretaget Framtidshus, se länk här bredvid.

I går eftermiddag, 2012-02-09, blev det nödvändigt att täcka garageplattan med cellplast, och att isolera några av rören.

Här nedan ser man kanten mellan byggvägen och översta kanten på brädan som blir nivån för inkörning i garaget. Så det behövs alltså ytterligare fyllning för att vägen skall komma i nivå med garageinfarten.

Här ser ni en bild på mitt fritidshus där jag bor under byggtiden. Lite kallt men annars helt ok hus.

Och här är en bild på mitt komplementärhus som nu fungerar som byggbod.

Här syns stenar som skall användas för att fylla bakom och vid sidorna om garaget.

 Här syns sluttningen ner från byggvägen mot min fritidsstugetomt. Igår beställde jag blommor att planteras på denna slänt. Så fint det skall bli att se denna blommande sluttning, framför allt blå blommor. Hoppas att det blir vackert! Att jag gör fint stimulerar nog byggarbetarna att hålla fint runt bygget, eller vad tror ni?

Bottenplattan för garaget inkl golvvärmerör

Så roligt det är att följa varje steg i byggnationen av mitt nya hus. Här är det garagegolvet som börjar ta form. 2012-02-08 lades rör och golvvärmerör av Ale Rör AB. Innan dess hade dräneringsrör, dagvatten och vattenledning samt rör för ev. pool lagt ut av Lasses Entreprenad AB, Dan-Åke. Allt ser urbra ut.

Idag, 2012-02-09, har utläggning av armeringsnät, kamstål, cellplast och gjutning skett av detta golv. Det började med att Morgans Husgrunder AB lade ut kantelement. Det var Morgan själv och hans son som fixade det hela. De arbetade väldigt proffsigt och bra.

Det kan verkligen också sägas om Lasses Entreprenad som utfört hela schaktarbetet. Inget skräp kvar på tomten. Allt arbete utfördes mycket proffsigt av Inge och rörläggningen utfördes av Dan-Åke.

Armeringsjärn för armering av garagegolvet.

Sundolits cellplast utgjorde formen innan gjutning av garagegolvet.

Här ovan ser man i grått de rör som lagts för att gå till en ev. pool. Jag förbereder för en pool trots att jag ännu inte har fått en tillfredsställande offert på pool. Jag är optimist och tror att jag så småningom når fram i denna fråga också. Det som ser ut som ett "vitt" rör är golvbrunn som blir i hörnet där "apparaterna" så som värmepump etc placeras. Den svarta ledningen i gult omdrag är vattenledningen. En grå ---- ah, vet jag inte. Får ta reda på detta.

Här ser man hur de har lagt ut golvvärmerör i garagegolvet, det blir vattenburen golvvärme. Det är LK:s vita slingor 16 mm - betydelse? De ligger med c/c 20 cm emellan nedlagda i golvvärmelist eller är det en rörhållarbygel, förmodligen för att de skall ligga stadigare? Man ser också här den kommande styrningen av golvvärmen, tror jag? De gula rören, är avsikten att de skall gå till golvvärmefördelare???

Dimensionering hänger ihop med att jag tänker mig ha 15-18 grader varmt i garaget. Rumshöjden kommer att vara 2,7 meter, inga fönster, endast garagedörren som är värmeisolerad. Garaget muras upp av Isoleca vid 50 % av väggarna, medan vi använder vanlig Leca för väggen längst in mot berget och sidoväggarna så långt fram som vi beräknar återfylla - först en Platon platta och sedan fyllnadsmassorna. Det blir ingen ytterligare dörr än garagedörren. Utanpå Isolecan blir det puts. Jag har hittills inte räknat med någon golvbetäckning - utan de får "glätta" betongen - så länge.

Golvvärmefördelaren placeras bredvid Värmepumpen för huset.

På bilden här ovan ser man även en grå ledning sticka upp. Vad är det? Vattenledning?


Här ser man den fina gjutningen där hänsyn också har tagits till hissen i det högra inre hörnet. Den kräver en sänkning av golvet med 5 cm, där schaktets bredd behöver vara 1305 och dess djup 1430. Jag har inte kontrollmätt om det nu blev så. Hoppas det.

I framkant ser man stöd där garageporten kommer att vara.

Schakt för teleledning - tror jag.

Här ser man ledning för att anslutas till teleledning precis så som Eltel vill ha det.
