Betongen utlagd över armering och golvvärmerör

Ja, då är då betongen utlagd inom hela kantramen för huset. Man ser här cellplasten som skall "puttas bort" för att ge ett  hål för hissen.

Visst ser det fint ut? Det skall snart glättas för att bli ännu slätare och fint. Ställningarna är redan på plats för att möjliggöra arbetet med husstommen som kommer på måndag från Willa Nordic AB, Stockaryd.

Oh, vad jag är glad över att det blev så fint väder idag. Solen skiner och vad kan man mer begära. Hoppas att det fint även på måndag.

I eftermiddag skall jag försöka hinna med att köra bort allt överblivet skräp som finns runt om bygget. Jag skall också försöka  hinna lägga ut presenningar över den jord som redan har lagts ut på sina ställen.

Jörgen från Gissléns kommer nu under förmiddagen och bygger färdigt entrétrappan. Den täckte jag under utläggningen av betongen. Det gick fint, den klarade sig bra.

Kant för lecablocken i poolplattan

Här gör Morgan och sonen en kant på 25 cm för lecablocken som kommer att muras upp runt poolplattan. Den typ av betong som användes torkar relativt snabbt, så nu är det bråttom för Morgan och son att hinna få klart kanten för lecablocken. Betongen skall sedan också glättas av precis som för bottenplattan för huset.

Poolen kommer att ligga 1 meter under omgivande altangolv. Plattonplatta sätts runt murningen och även cellplast 10 cm. Därefter återfylles runt om med makadam. Behövs det även en duk innan återfyllningen sker?

Altanen kommer ca 3 cm nedanför färdigt golv inne i huset.

Bottenplattorna gjuts 29 mars

Det är ca 6 plusgrader kl 7 och den bil som används för att fördela ut betongen är på plats redan för kl 7 på morgonen den 29 mars. Nu när jag skriver detta kl 8.15 har graderna stigit till 7.5 grader och solen tittar fram. Jag är riktigt glad över att det inte regnar.

Den första lasten med betong - var den betong som används till poolplattan och som förstärkning vid den öppna spisen och de bärande väggarna.

Här ser vi överst till höger i bilden formen för plattan under poolen. Vi ser också tillluftsröret 160 i diameter för den öppna spisen. Tur att jag ordnade kontakt mellan Morgan hos Morgans Husgrunder och Michael Brink från Eldabutiken i Kungsbacka om vilken typ av tilluftsrör det skulle vara och hur långt in i huset det skall komma upp. Utanför spisen ser vi också där betong kommer att läggas på armeringen för den öppna spisen som monteras halvvägs in i huset och halvvägs utanför. Det skall bli spännande att se hur detta kommer att se ut när det är klart. Än så länge är ju bara en tankekonstruktion.

Bilen som skall lägga ut betongen väntar på betongbilen som är på plats prick kl 7.

Under tiden hann jag lägga på ytterligare skydd för den nu monterade entrétrappan. Den fina trappan får inte skadas. Tur att jag hade en presenning hemma! Vi ser också här slänten ner mot grannen i norr, en slänt där jag kommer att lägga kullerstenar.

Så då kommer betongbilen med den första betonglasten.

Lite kul att se hur det går till när betongen förs över till bilen som fördelar ut betongen. Klockan är nu som vi ser på bilden 12 minuter över 7.

Först läggs betong ut på det som skall bli poolplattan. Morgan skyfflar makadam mot formen så att den skall ligga stadigt vid påfyllnaden. Här i bilden ser vi också den förstärkning av armering som lagts som stöd för trappen ner i poolen, till vänster i bilden. Poolen kommer att liva med husets vägg vid garaget.

Efter hand som betongen läggs ut, rör Morgan med ett verktyg (vet inte vad det heter) i betongen så att den blir jämn och fin.

Här ser vi det mätintrument som används för att få rätt höjdnivå på betongen.

Här ser vi det instrument (stav med platta och indikator) som används för att läsa av höjden.

Jag hade ingen aning om att det går till på detta sätt. Spännande!

Här läggs nu samma typ av betong ut där de bärande väggarna (för en tänkt övervåning) skall placeras när husstommen kommer på måndag 2 april.

Golvvärmeutläggning, vattenrör och armering av bottenplattan

Där de röda markeringarna är, kommer det bärande väggar. Vi ser här också de vattenbärande golvvärmerören, och de vattenledningar som går till GVF i klädkammaren.

Golvvärmerören ligger fint i sina distanser. De grå rören till höger i bilden täcks inför betongutläggningen.

Här ser vi extra förstärkt armering. Jag låter en del av bilderna nedan tala för sig själva.

Till höger i bilden ser vi vattenrör till den kommande poolen.

De isolerade cirkulationsrören är fast förankrade.

Det är många golvvärmerör som skall upp i denna GVF.

Här är isolerade vattenrör (cirkulationsrör) för att klara cirkulation av varmvattnet.

De vita rören går upp i GVF.

En extra förstärkning i innerhörnen.

Se extra armeringsförstärkning i ytterhörnen.

Golvvärmen

Så, då är golvvärmerören på plats. Och på torsdag i nästa vecka gjuts bottenplattan till huset och till poolen! Cellplasten som syns här som en "kudde" är utlagd för att utgöra ett "hål" ner till garaget. Upp ur detta hål kommer sedan hissen. Idag armeras det än mer. En sådan tur att jag tog den här bilden! De är här nu långt senare (21 augusti) och monterar hissen och behöver då veta hur när schaktet golvvärmen ligger då de måste sätta in en expander för att överbrygga det alltför stora hålet.

Den närmsta ytan här kommer att bli mitt arbetsrum. Oh, så litet det ser ut, kommer skrivbord, hyllor etc att få plats?

Närmst i bild kommer tvättstugan, längre upp i bild mitt vardagsrum. Oh, det ser stort ut, men det är bara en synvilla.

Här syns del av köket. Jag ser att vatten även är draget till hon i köksön.

Planering av kommande trädgård

Nu undrar ni kanske, skall trädgården redan anläggas. Som ni vet så bygger jag på ett berg, som inte är helt lätttillgängligt för att lägga ut jord. Det är därför lämpligt att ordna detta nu när grävskopan är kvar här. Det gäller även vid L-stöden.

Utefter L-stöden uppe vid poolen längs poolens långsida mot stöden - planeras för en rabatt ca 4 meter lång, och 1 meter bred. Även borta vid berget kommer det växter, här förmodligen bland annat bambu: Fargesia murielae "Bimbo" eller "Simba", Bergsbambu, och ev också: Miscanthus sinensis "Malepartus", Prydnadsgräs. Berget skyddar mot alltför mycket sol.

Utefter L-stöden vid garaget, som läggs terrasserat, mot min fritidstomt kommer dels klätterväxter dels högväxande växter. Klätterväxterna kräver ca 50 cm jord. Annars krväer växterna ca 70-100 cm djup jord.

Exempel på vilka Klätterväxter jag kan tänka vid L-stöden vid garaget är:

- Aistolochia macrophylla "Select", Pipranka
- Hedera helix, Murgröna
- Actinida kolomikta, Kamelontbuske
- Clematis Artagene-gruppen "Paul Farges", Sidenklematis
- Parthenocissus quinqefolia "Engelmannii", Klättervildvin
- Parthenocissus quinqefolia "Engelmannii", Klättervin
- Rosa helenae "Lykkefund", Honungsros
- Rosa "New Dawn", Remonterande klätterros
- Wisteria sinensis, Blåregn -- denna vill jag ha åt garaget till.

Klätterväxter, vilka jag kan ha mot grannen i norr i närheten av entrén:
- Hydrangea anomala ssp petiolaris, Klätterhortensia
- Ett alternativ här är rosa klätterrosor -- skall se vad jag kan hitta för lämplig sort till denna något skuggiga del av trädgården.

Vid glasstaketet mot sydost:
- Vitis labruscana "Zilga", Staketvindruva - ger druvor - blå halvsöta utan kärnor

I slänten mot den översta delen av garageuppfarten - buskar och träd - Här behövs djupare lager av jord:

- Buddleja davidii "Black Knight", Syrenbuddleja
- Rosa "Rapsody in blue", Blålila floribundaros
- Rosa "William Shakespeare 2000", Ros
- Rosa rugosa "Stanwell Pepetuel", Pimpinellros
- Syringa josikaea, Ungersk syren
- Syringa meyeri "Pulibin", Dvärgsyren

Längs garageuppfarten mot norr, vilket blir ett soligt läge:
- Sorbus koehana, Pärlrönn
- Viburnum sargentii, "Onondoga", Blodolvon

Jag vill även ha perenner utefter garageuppfarten:
- Geranium macrorrhizum "Spessart", Flocknäva - längs hela vägen
- Geranium "Rozanne", Trädgårdsnäva

Vid entrén:

- Här vill jag ha röda klätterrosor - ej klar över sort ännu. Har du något förslag?

Den första rörutläggningen i huset

För varje del som tillkommer i byggnationen är otroligt spännande att följa. Fantasin tilltar om hur det kommer att gestalta sig.

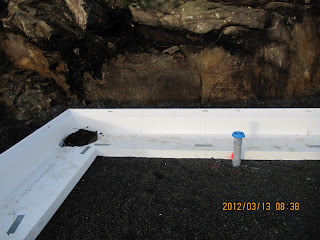

Här ser man rören för det stora badrummet. Längst bort till handfatet, sedan till badkaret och närmst förmodar jag till duschen.

Här ser man rör till WC stol, och avlopp i skafferi. Sedan är jag tveksam, möjligen till ångugn.

Här är rör till brunn i tvättrummet.

Här ser man igen brunn till tvättrum, och till vatten i tvättrummet. Man ser också brunn vid arbetsbänken i köket och brunn och vatten vid köksön.

En lite mer översiktlig bild.

Här ser man rör till WCstol, och brunn till duschen, men var är vattnet i gästtoaletten. Denna blir i utrymmet över garaget. Längst bort i bilden ser man rör till golvvärmen, tror jag.

Bottenplatta för poolen

Här görs nu i ordning en makadam och flisbädd för bottenplattan under poolen. Den blir i storlek precis som jag vill ha den. Den kommer att ligga en meter under altangolvet och 55 cm ovanför på tre sidor, en sida blir 45 cm ovan altangolvet, den sida som får ett "overflow". Vid bergskanten här kommer att behövs ett räcke, det får bli ett glasräcke, men på sina ställen kommer växtlighet också att göra så att det blir ombonat. I nederdelen på bilden ser man rören till poolen. Det känns som att den nästan är klar. Det är väl det att den i min tanke nu börjar klarna allt mer. Urkul!

Här på bilden syns suveräne Dan-Åke som fixar allt så fint. Till höger på bilden ser man ett L-stöd som sätts upp för att hålla fyllnadsmassorna på plats.

VVS

Idag 2012-03-12, har Ale rör varit här för att börja med VVS installationen innan bottenplattan gjuts. Flera frågor kom då upp.

1.   På VVS ritningen som Ale rör hade att utgå från hade man inte ritat in anslutning mellan GVF som här placerad i klädkammaren (rum nr 109) och det stora badrummet (rum nr 110) till vald handdukstork som går på golvvärmevatten men dessutom har elpatron (Nordhems Rosendahl). Man blir ju lite orolig över om de har fått den senaste versionen av VVS ritning!

2.    Ale rörläggare som var här idag föreslog att jag sätter in cirkulation på varmvattnet för att få mindre tapptid i kök, stora badrummet, Gästtoalett och duschrum och tvättrum. Det gäller även kranar på utsidan huset. Det behövs särskilda ledningar som skall vara isolerade, om jag förstod det rätt. Jag skrev till Ale rör om detta idag. Willa Nordic AB fick också kopia.

3.    Frågan var också om VVS går att koppla till beställd värmepump i garaget, NIBE Fighter 1245 10Cu? (minns inte hur stor vattentanken är i denna variant). För dimensioneringens skull notera att jag också kommer att ha en pool med ca 15 kubik vatten.

4.    Sedan till nästa fråga – rörläggaren föreslog att jag sätter in AC dels i skafferiet, där det kommer att finnas ett avloppsrör (som var tänkt för övervåningen vilken i nuläget inte blir av pga kostnadsskäl – men kanske i framtiden) och dels till det stora sovrummet. Till sovrummet kan man kanske dra kondensledning via takstolen till skafferiet där avloppsröret finns? Det kräver vad jag tror en tak AC, men det är väl inga problem?

Husets kantelement sett från lingonstället.

Bottenplattan sedd från mitt lingonställe på tomten. Längst bort till höger ser man att bottenplattan byggs en del över garaget, det är här hissen skall gå upp till huset. Längre åt höger men närmre betraktaren ser man en grå mur i två sektioner. Hitanför den kommer poolen, med sin långsida med "overflow" ränna in mot huset. Närmast betraktaren kommer det att bli en liten altanbit för tvättvård så tvättrummet blir precis innanför.

Jag tar som sagt kortet från lingonstället, hit upp får det bli en trappa av något slag.

Bottenplattan för huset - kantelement

Tänk nu ser man husets form för första gången. Längst bort blir vardagsrummet, hitanför köket och närmst entrén mm. I hörnet längst in till höger blir det tvättrum.

Det syns inte så väl men lite emellan träden ser man havet!

I nästa vecka görs bottenplattan. Hoppas nu att den hinner att härda tillräckligt för att huset skall kunna stomresas med start 2 april!

Mer om garaget

Limträbalken i garaget är nu på pass, det är också den träpelare vid hissen och den stålpelare på motsatta sidan i garaget, vilka håller limträbalken.

 Här ovan ser man var entrétrappan skall komma, på norra sidan om garaget. Röret vi ser skall gå till stupröret vid husknuten. Huset kommer en bit in över garaget, placerat på den raka delen av garageväggen. Trappan placeras ca 30 cm från garageväggen så att röret får ordentlig plats.

Vi ser här nedan att kantelementet för bottenplattan livar med garageväggen.

Vi måste göra klart marken nedanför backen där trappan skall byggas. Det blir en ca 2 meter plantering härifrån ända ned till Berndt Anders väg. Den färdiga vägen blir då ca 3 meter bred.

Trappan placeras som sagt 30 cm från garageväggen och stenen är 1,20 meter breda. Vi har ca 2 meter på oss för detta så det blir inga problem. Jorden fick vi skyndsamt köpa in från Jehanders i Kållered, Hasselfors jord. Det blir säkert bra för kommande växter. Vi skall även lägga jord på andra sidan om L-stöden för att återställa marken på grannens tomt. Det kommer så småningom att hänga klätterväxt nedför dessa fyra L-stöd.
